HDDの取り外し→SSDの取り付け　ハードウエア編

　 リカバリCDの作成が終わったら

電源を切って

メインバッテリパックも外しておく。

HDDを外す　

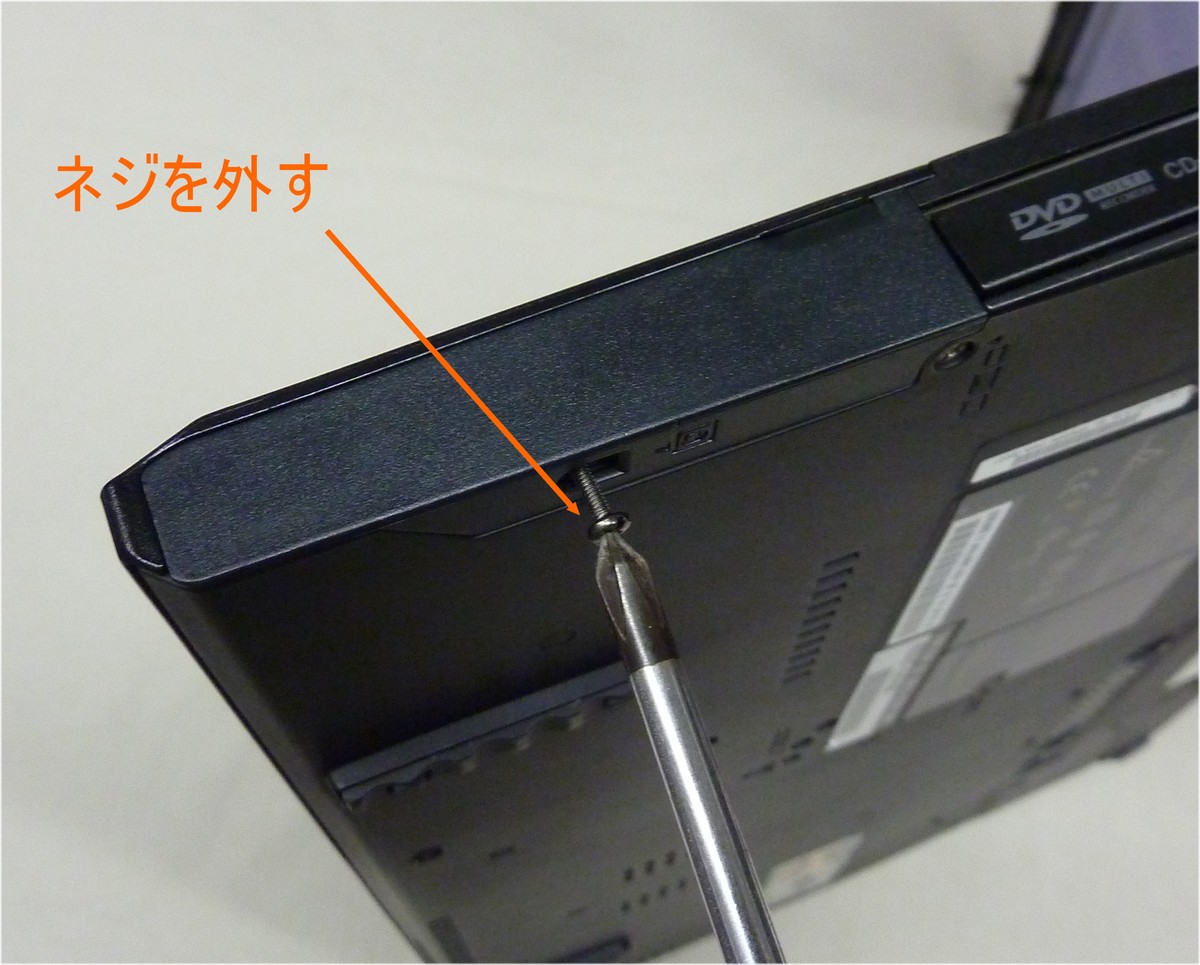

プラスドライバーでHDDカバーを留めている

ネジを外す。

今回はT60pの例ですが他のThinkPadも

ユーザーレベルでHDDが可能なThinkPadも同様です。

ThinkPadX1や薄型のThinkPadは外せない場合が多いです。

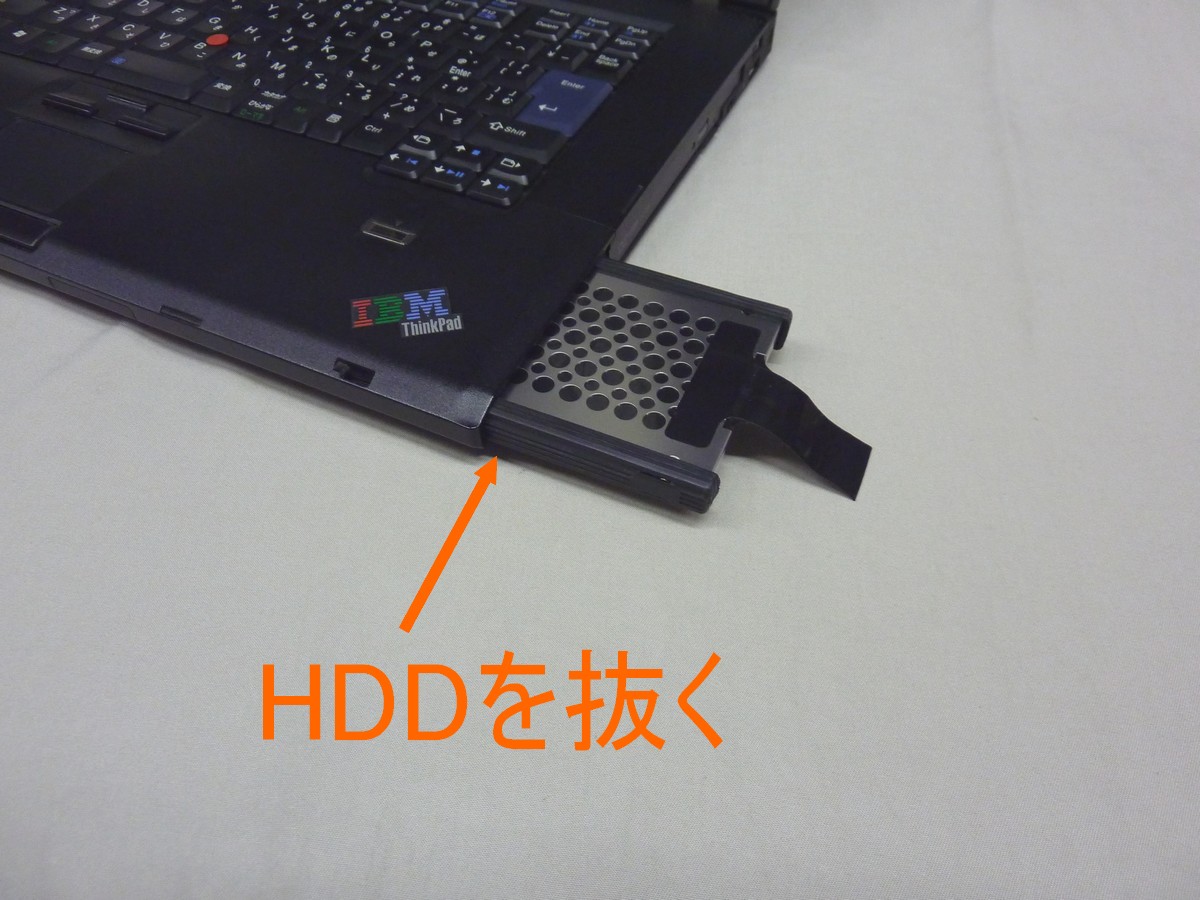

　 黒い　ベロ　を引っ張りHDDを抜く
　 HDDを取り出し

HDDブラケット　1個

ゴムレール2本

ネジ　4本

HDD1個

に分ける

旧HDDの作業はココまで

　一息入れる、

　新SSDをThinkPadに入れる↓

　
　 SSDを用意する


写真は中部ノートセンターの

ThinkPad用SSD（9.5mm）です。


SSDの写真は例です

7mm厚のSSDになります

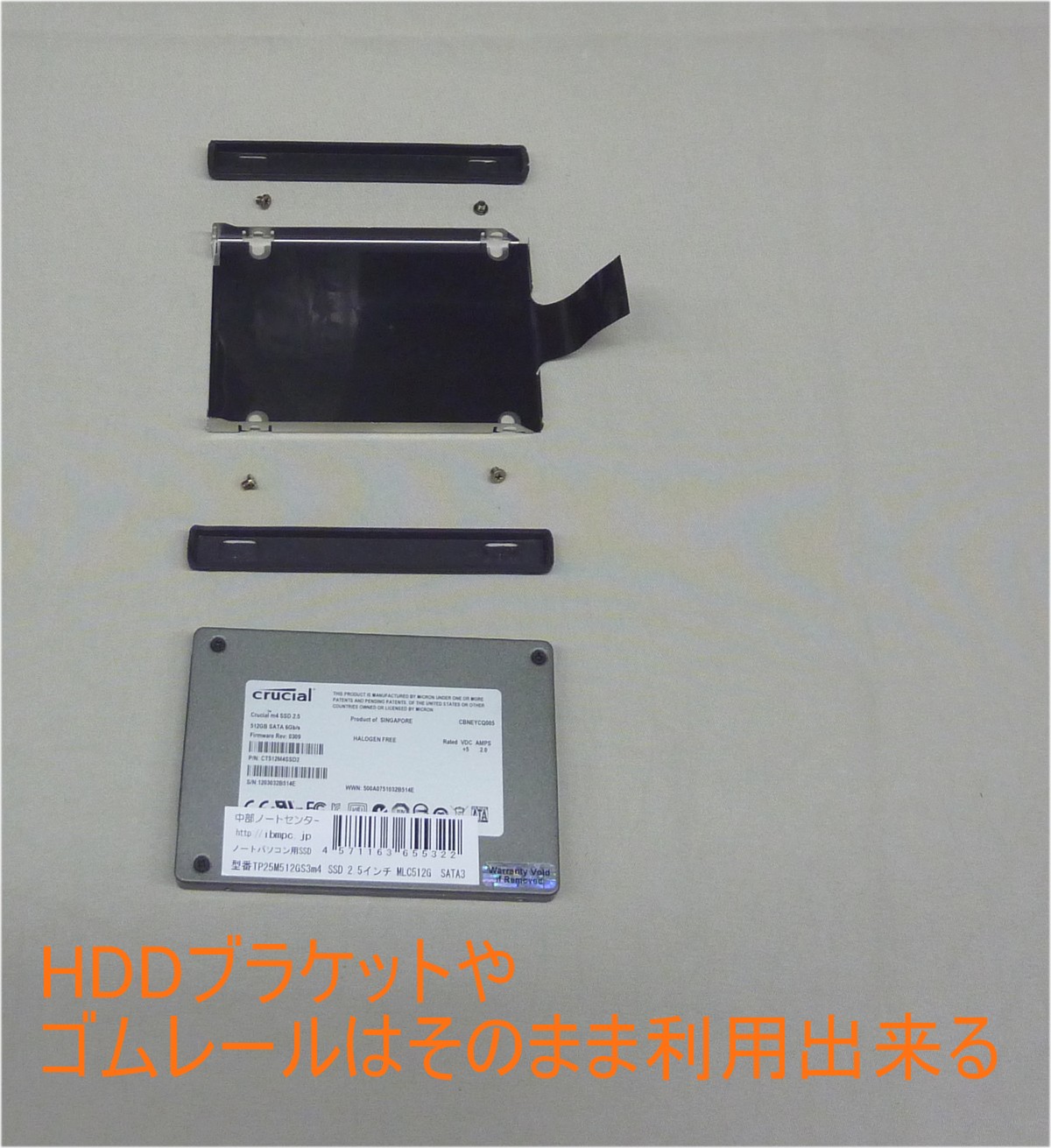

　 HDDを取り出し

HDDブラケット　1個

ゴムレール2本

ネジ　4本

SSD1個

今から組み付けます

　
　 ネジ４本を締めます

SSDによっては　若干HDDと寸法が違い

ネジが締めづらい場合も有ります
　 SSDを装着する

物理的な寸法はHDDと同じに設計されている為

HDDブラケットやゴムレール、ネジはそのまま使える。

　
　 SSDを装着完了
　 まだ、何も入れていないので

OSは起動しません。

右のメニューで　作ったリカバリCDでSSDへ復元させるへ進む


　

　 　
